nanoCAD ММГ — программное обеспечение для автоматизации геотехнического мониторинга промышленных и гражданских объектов на этапах строительства и эксплуатации.
Продукт позволяет контролировать температурные режимы и деформации оснований, вести единую базу данных инженерных систем и автоматически формировать аналитические материалы: карты температурных полей, разрезы, эпюры осадок и другие результаты наблюдений.
nanoCAD ММГ интегрирован со средой nanoCAD и форматом *.dwg, поддерживает автоматическую проверку данных, оценку технического состояния объектов и формирование отчетной документации по российским требованиям.
nanoCAD ММГ - программное обеспечение для автоматизации процесса отслеживания геотехнического состояния промышленных и гражданских объектов на этапе строительства и эксплуатации.
Задачи
Комплексный контроль температурных режимов и деформаций оснований, характерных для эксплуатации объектов на многолетнемерзлых грунтах (ММГ).
Создание единой информационной среды с автоматической проверкой измерений на ошибки, корректность дат и используемого оборудования.
Ведение иерархической структуры инженерных систем и хранение полной истории обследований, фотографий и характеристик элементов сети ГТМ.
Автоматическое построение в среде nanoCAD аналитических слоев: карт изотерм, температурных разрезов и эпюр осадок.
Автоматическое сопоставление фактических параметров с проектными для определения категории технического состояния объекта.
Генерация пакета отчетной документации.
Преимущества
Привычная САПР-среда
Полная интеграция с nanoCAD и работа в формате *.dwg для схем и отчетов.
Оформление по российским стандартам
Программный комплекс адаптирован к требованиям по оформлению, установленным российскими нормативными документами, и содержит инструменты для автоматического создания документации.
Надежность и достоверность данных
Автоматическая валидация данных позволяет минимизировать действие «человеческого фактора» и создать базу данных, обеспечивающую целостность, безопасность и доступность информации.
Быстрое развертывание системы
Программный комплекс готов к работе сразу после установки и легко масштабируется от одного ПК до сети предприятия.
Ключевые возможности

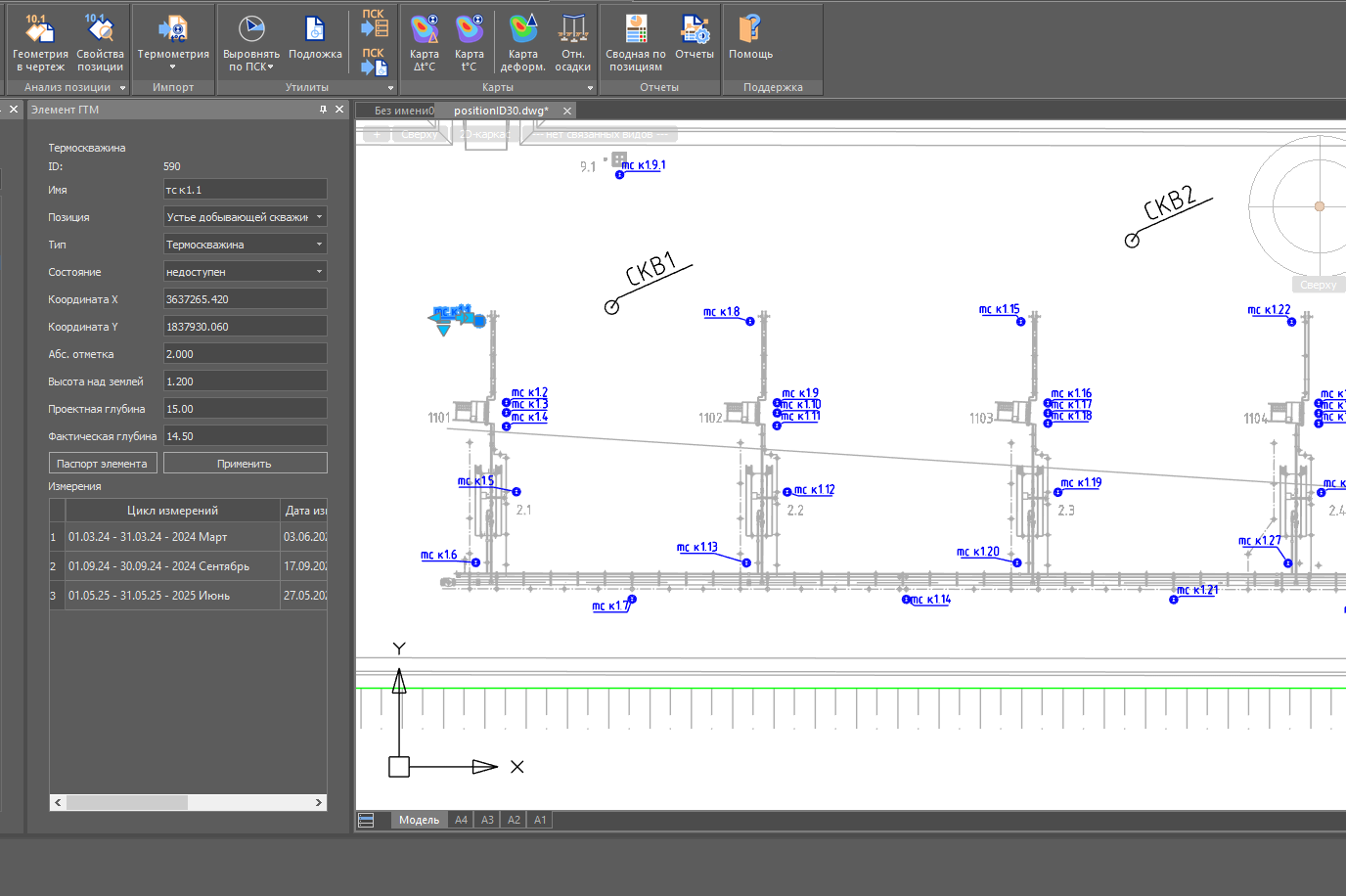

Управление сетью ГТМ
Создание и ведение иерархической базы данных элементов (реперов, деформационных марок, термоскважин, ГГС и т.д.) с хранением их паспортов и характеристик.

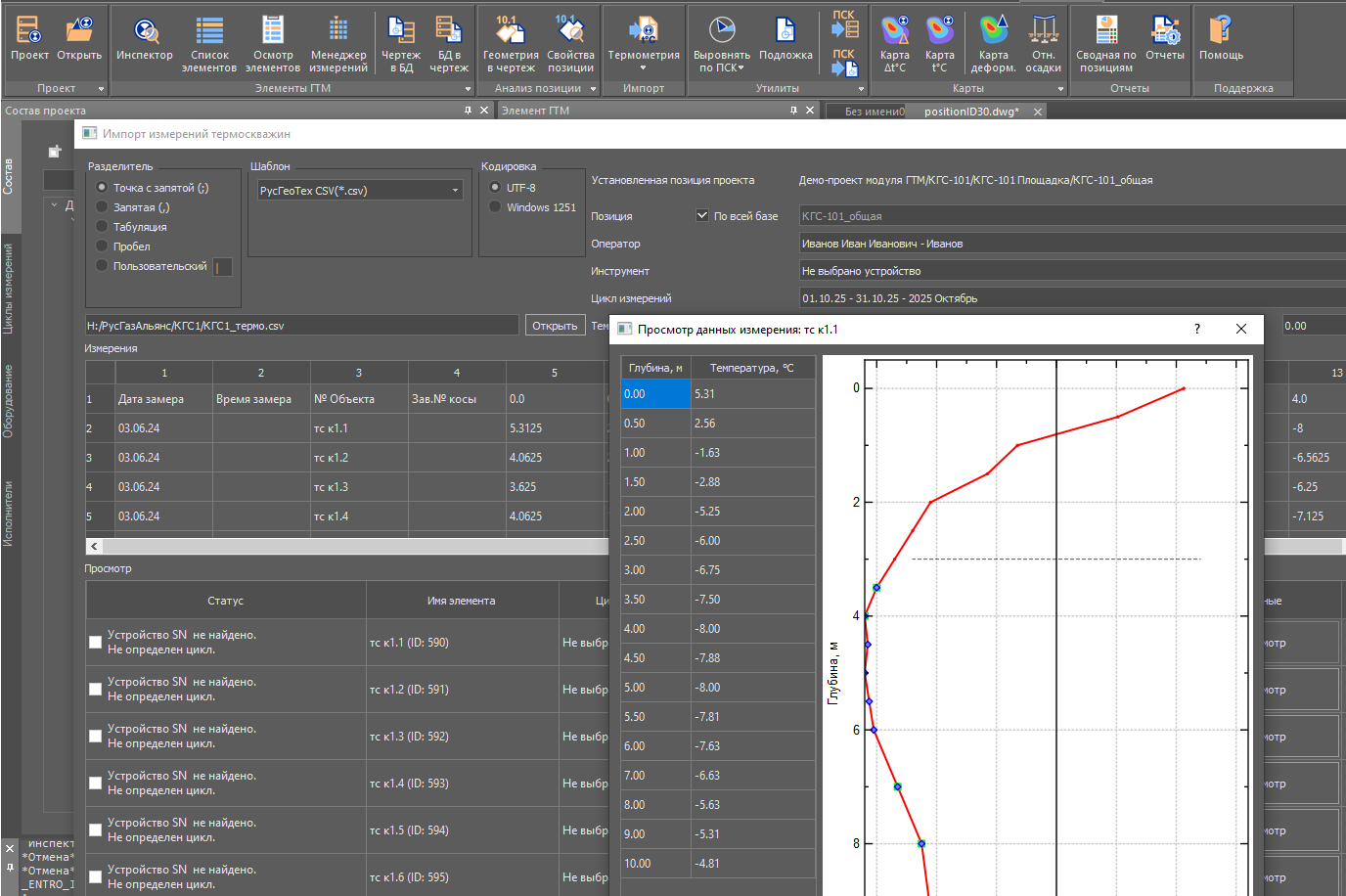

Автоматизированный импорт
Быстрая загрузка данных измерений (температуры, осадки, уровни ГВ) из форматов CSV и специализированных файлов с автоматической валидацией имен и дат.

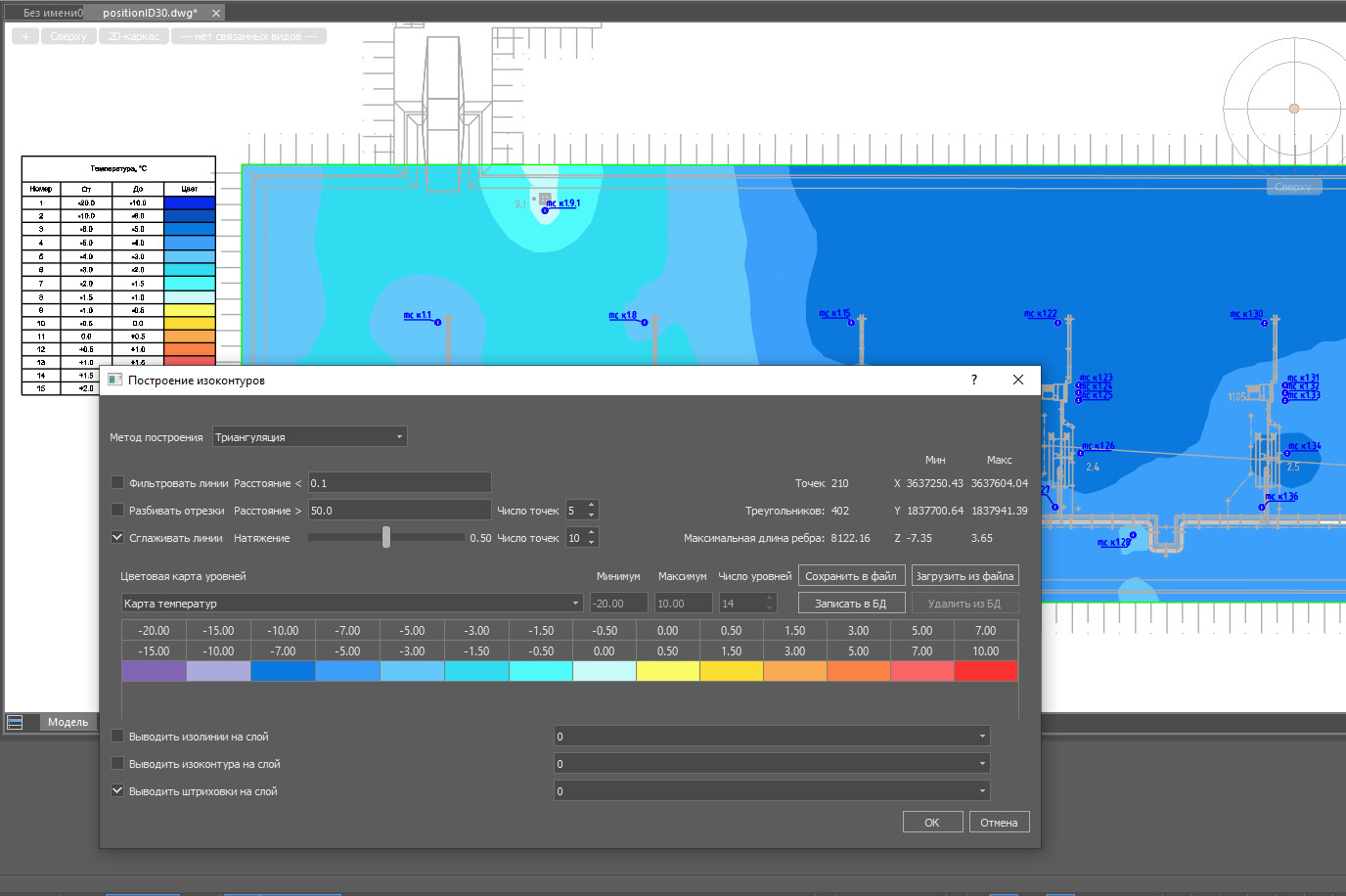

Карты температурных полей
Генерация цветных карт и профилей распределения температур грунтов с настраиваемыми изоконтурами на любой глубине или абсолютной отметке.

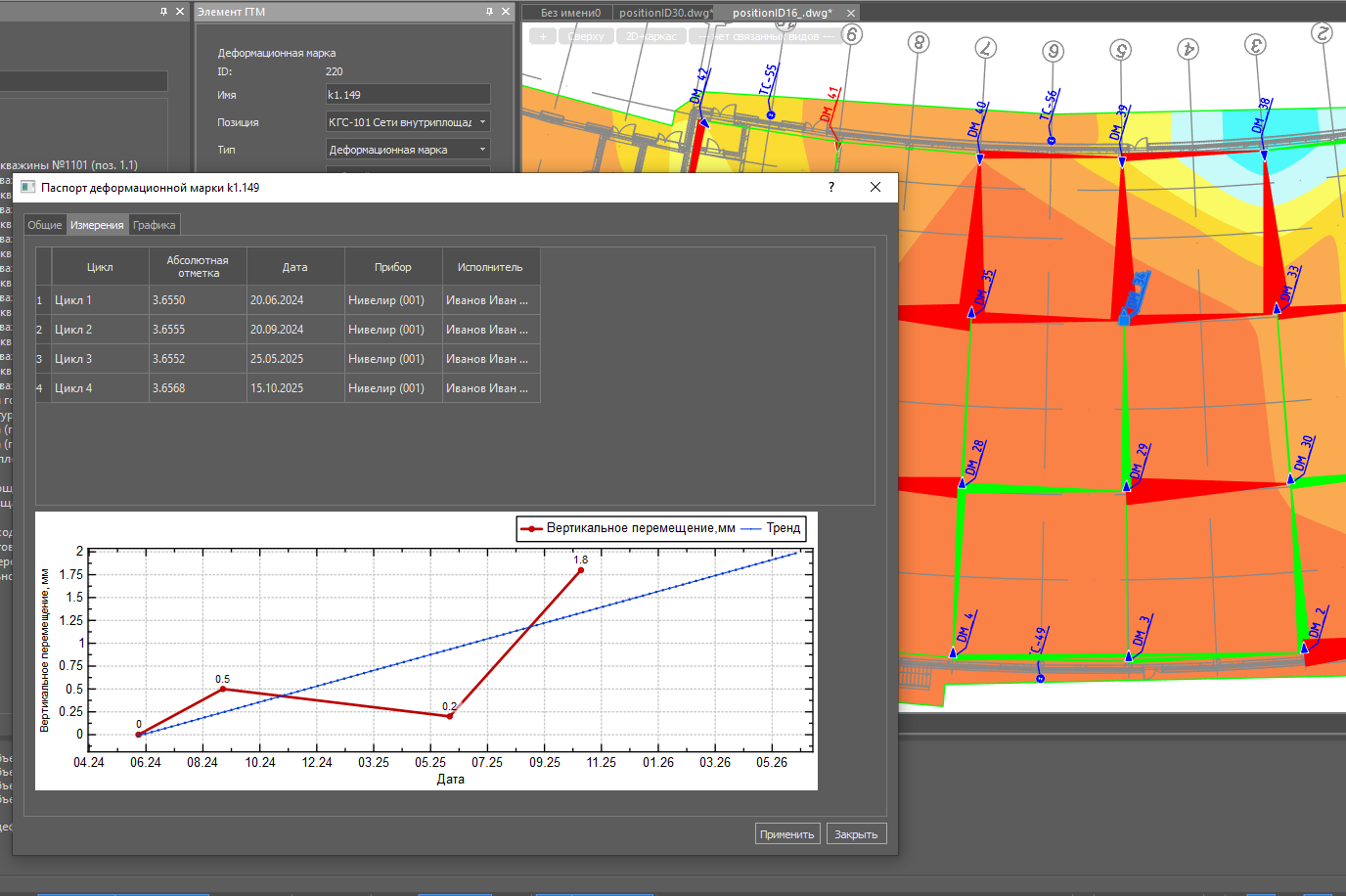

Мониторинг деформаций
Построение карт вертикальных перемещений, эпюр осадок и схем относительных деформаций с цветовой индикацией превышения допусков. Построение прогнозного тренда.

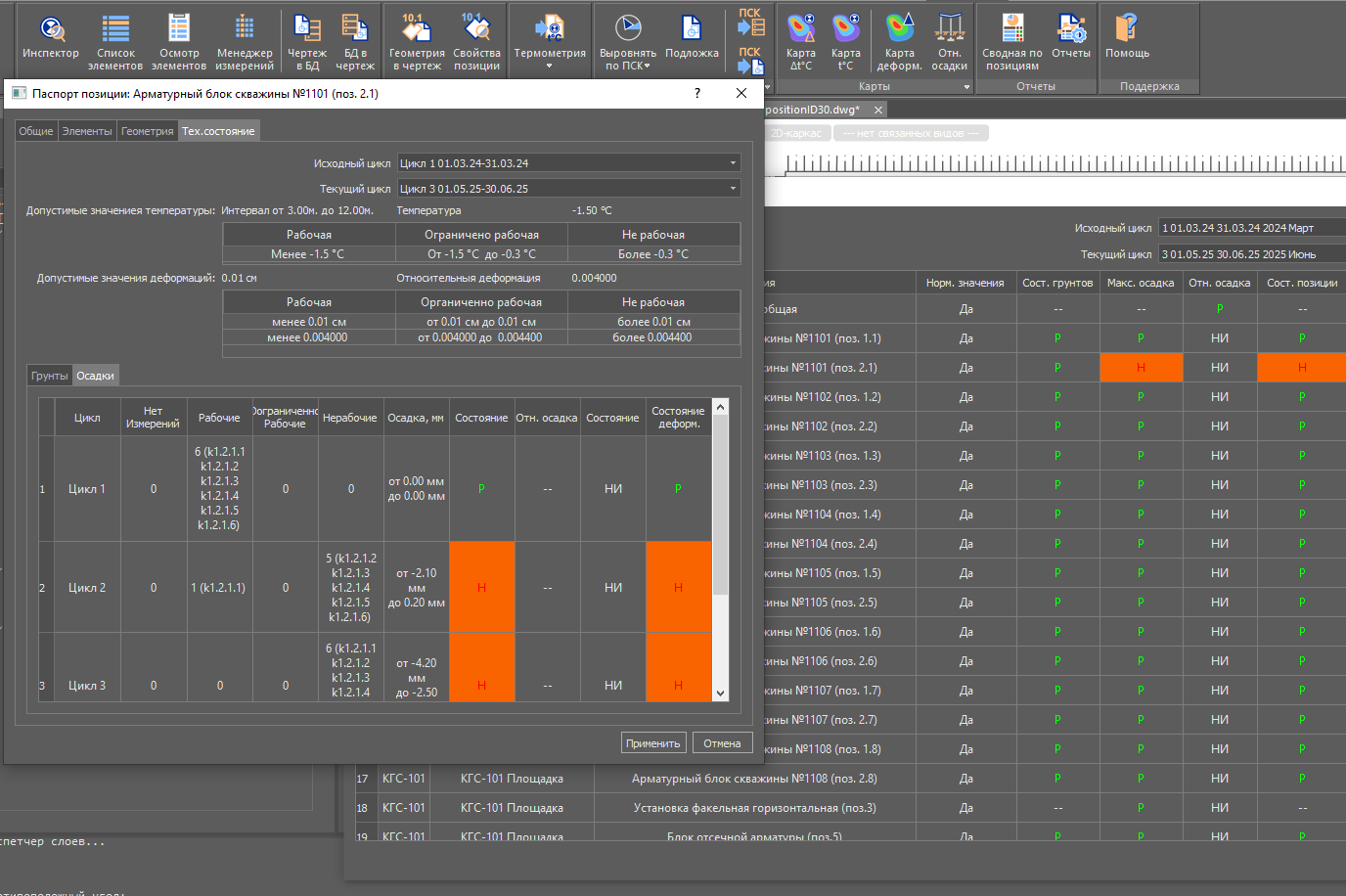

Оценка геотехнического состояния
Автоматическое определение категории состояния объекта (работоспособное, ограниченно работоспособное, аварийное) на основе сопоставления факта с проектом.

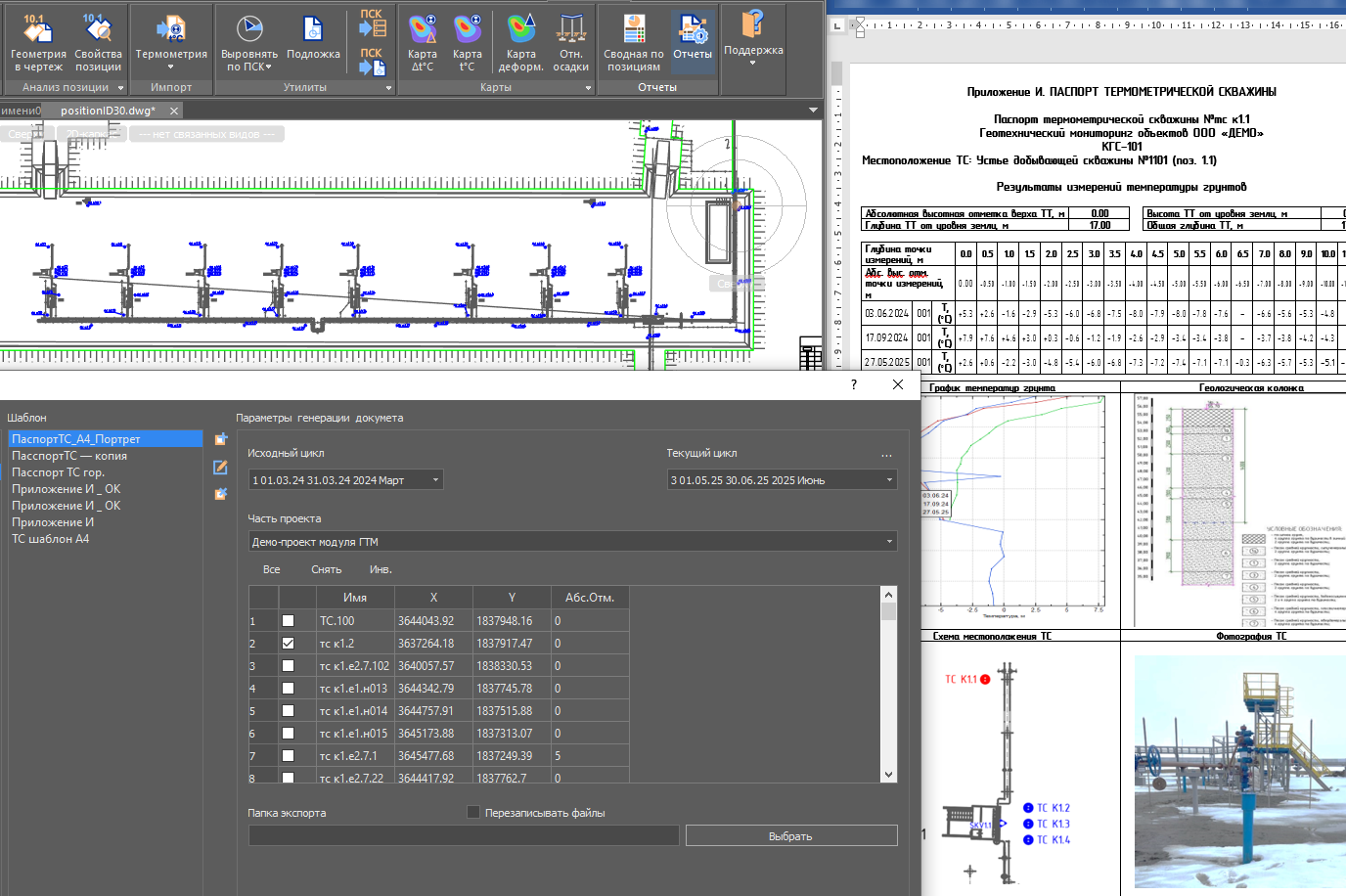

Генерация отчетности
Автоматическое формирование ведомостей, паспортов скважин и технических отчетов в формате .docx по настраиваемым шаблонам.

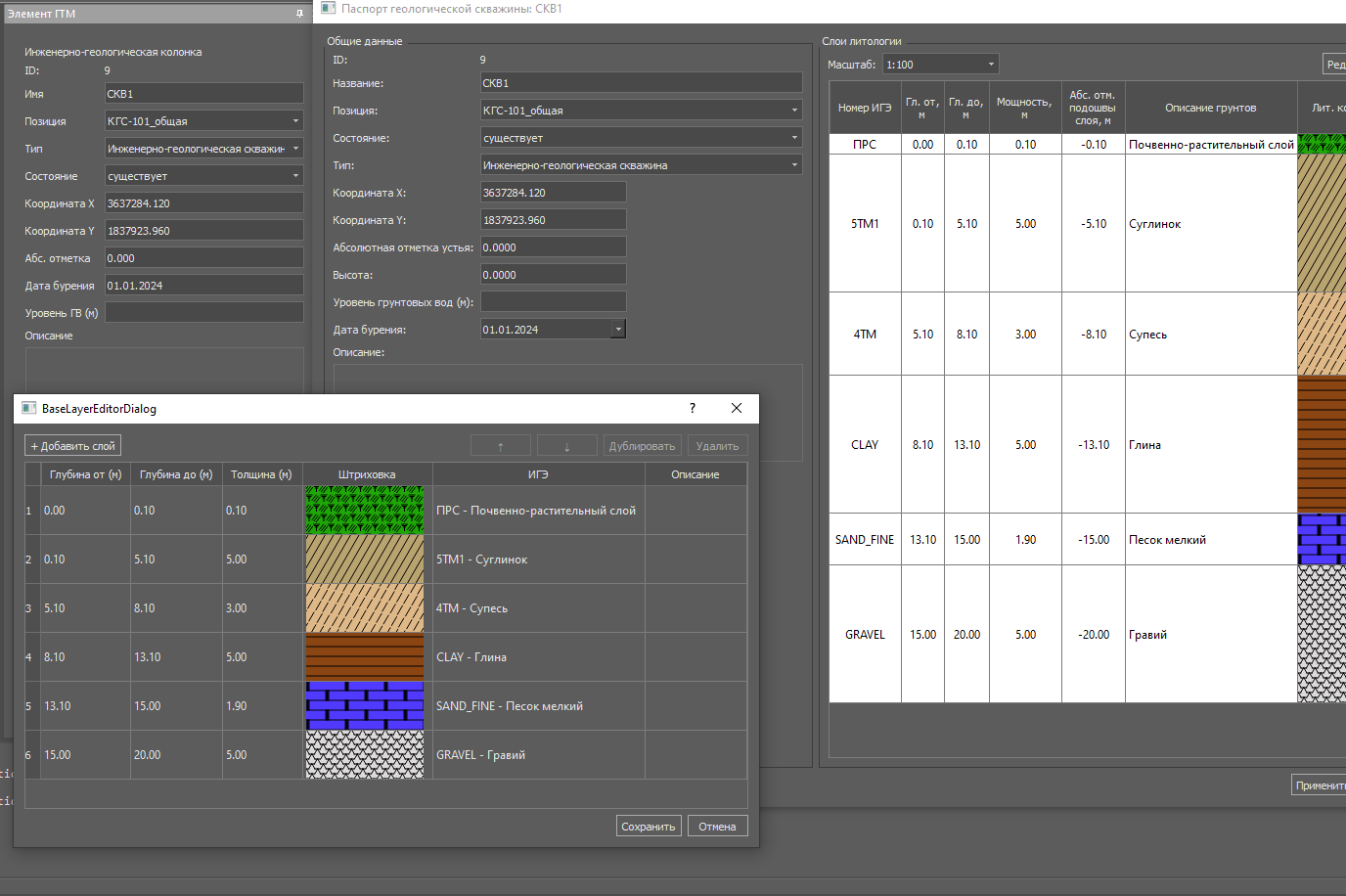

Инженерная геология
Учет геологического разреза для комплексной оценки геотехнических процессов и автоматизации выгрузки данных в программы теплотехнических расчетов и расчета несущей способности сваи.
